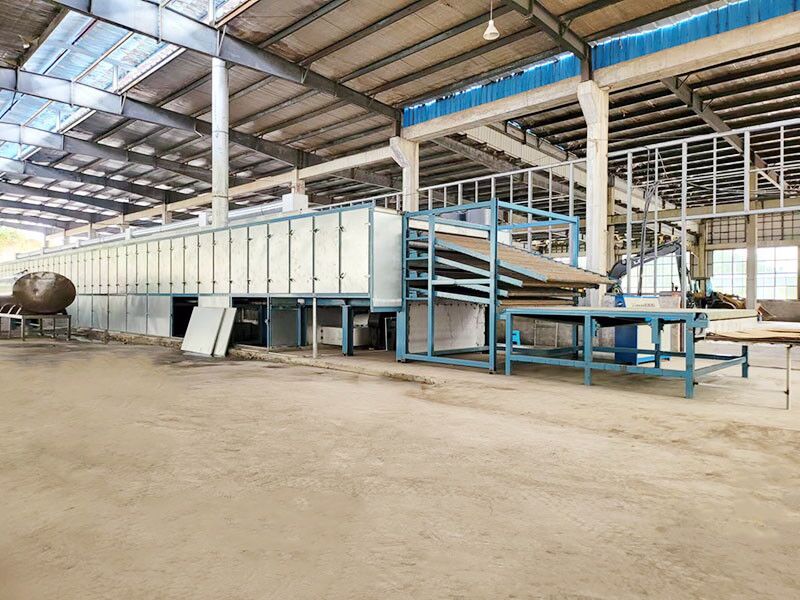

28m สี่ชั้นวีเนียร์ก๊าซธรรมชาติเครื่องเป่า Shine Veneer Dryer GTH30-28
คูลลิ่งโซน---------4000mm
โซนทำความร้อน -------------------- 2400 มม
ความกว้างในการทำงาน----------------3000mm
ผู้ให้บริการความร้อน --------- ก๊าซธรรมชาติ
ผลผลิต--------3.5 ลบ.ม./ชม
ความชื้นเริ่มต้น------------80%
ความชื้นขั้นสุดท้าย ----------------------- ≤10%
สูงสุด ความเร็วในการป้อน-----5-22m/min
กำลังไฟทั้งหมด ------------- 141.5KW
น้ำหนัก-------------------------------- 100,000 กก

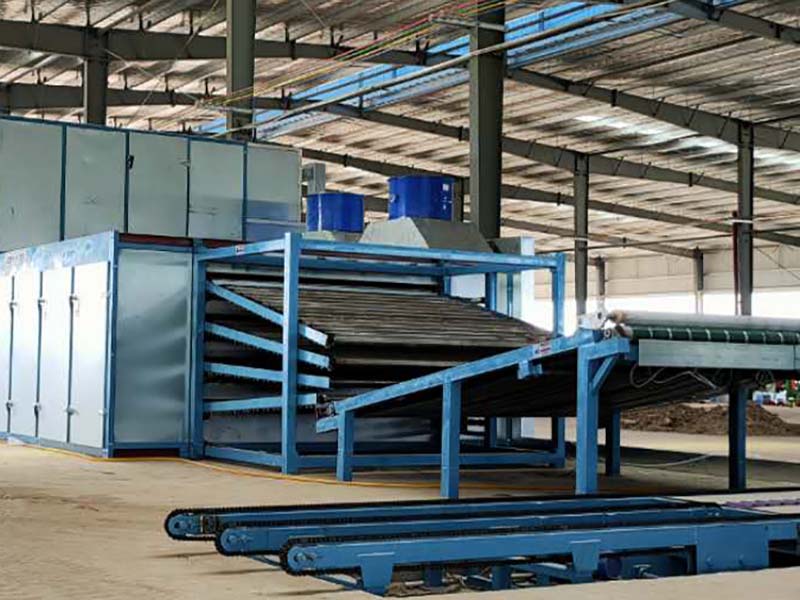

28m สี่ชั้นวีเนียร์ก๊าซธรรมชาติเครื่องอบแห้ง Shine Veneer Dryer GTH30-28/4
เครื่องทำแห้งแบบลูกกลิ้งสี่ชั้นพร้อมระบบทำความร้อนด้วยก๊าซไอเสียได้รับการออกแบบมาสำหรับการอบแห้งแผ่นไม้อัดที่มีความชื้นสุดท้าย 0 ถึง 10% ในเครื่องทำแห้งไม้วีเนียร์ ลูกกลิ้งหมุนสวนทางจะเคลื่อนไม้วีเนียร์ในกระแสของสารทำให้แห้งร้อน ในเครื่องทำแห้งแบบลูกกลิ้ง แผ่นไม้อัดจะร้อนขึ้นเนื่องจากการแลกเปลี่ยนความร้อนแบบพาความร้อนในตัวทำให้แห้งแบบเคลื่อนที่และการสัมผัสทางความร้อนกับลูกกลิ้ง
ข้อมูลจำเพาะ:
| แบบอย่าง | GTH30-28/4 |
| ความหนาของไม้วีเนียร์ มม | 0,8 - 8 |
| ความชื้นเริ่มต้น % | 80 |
| ความชื้นขั้นสุดท้าย % | ≤10 |
| อุณหภูมิในเครื่องอบแห้ง ℃ | 140 - 180 |
| ความยาวลูกกลิ้ง มม | 3 200 |
| ความกว้างในการทำงาน mm | 3,000 |
| จำนวนชั้น | 4 |
| โซนความร้อน mm | 24,000 |
| โซนทำความเย็น มม | 4,000 |
| ความเร็วในการป้อน ม./นาที | 5 - 22 |
| ผลผลิต ลบ.ม./ชม | 3,5 |
| กำลังลำเลียง, กิโลวัตต์ | 22 (5.5 x 4 ชิ้น) |
| กำลังพัดลมทำความร้อน กิโลวัตต์ | 96(4 x 2 ชิ้น x 12 ส่วน) |
| กำลังพัดลมระบายความร้อน กิโลวัตต์ | 16(4x4ชิ้น) |
| หม้อต้มก๊าซธรรมชาติกิโลวัตต์ | 7.5 |
| กำลังไฟทั้งหมด กิโลวัตต์ | 141,5 |
| ปริมาณการใช้ไฟฟ้าโดยเฉลี่ยต่อชั่วโมง กิโลวัตต์ | 92 |
| หัวเตาก๊าซธรรมชาติ | 2.4 ล้านกิโลแคลอรี |
| ปริมาณการใช้ก๊าซ ลบ.ม./ชม. | ≈120 |
| จำนวนบุคลากร คน/ซม | 4 |
| ขนาดโดยรวม มม | 39 000*5 000*3 500 |
| น้ำหนัก (กิโลกรัม | ≈100,000 |
ประโยชน์:
•6 ส่วนทำความร้อน 2 ส่วนทำความเย็น 4 ชั้น
• การใช้ก๊าซธรรมชาติเป็นแหล่งความร้อน
•ระบบควบคุมอุณหภูมิและความเร็วในการอบแห้งอัตโนมัติ
•ระบบการเผาไหม้และแลกเปลี่ยนความร้อนที่มีประสิทธิภาพสูงและต้นทุนการทำให้แห้งต่ำ
• ตู้คอนโทรลมีระบบควบคุมอุณหภูมิและความเร็วอัตโนมัติ
• หลังจากการอบแห้ง แผ่นไม้อัดจะเรียบ ไม่มีรอยแตก รอยยับ และรอยกระเพื่อมที่ปลาย ไม่มืด
• ตลับลูกปืนและบูชทนทานต่ออุณหภูมิสูงและไม่ต้องบำรุงรักษาและซ่อมแซม
• เครื่องอบผ้าติดตั้งพัดลมตามแนวแกนกำลังไฟ 4 กิโลวัตต์ * 2 ชิ้น
• ห้องอบแห้งมีฉนวนกันความร้อนที่ดีจากทุกด้าน: แผ่นสังกะสีที่เต็มไปด้วยวัสดุอะลูมิโนซิลิเกตมีฉนวนกันความร้อนที่ดี
• ในปี 2022 ด้วยการเพิ่มประสิทธิภาพมอเตอร์พัดลมทำความร้อนและทำความเย็น ความจุรวมของเครื่องอบผ้าของเราจะลดลง 30-40% ซึ่งช่วยลดต้นทุนการอบแห้งได้อย่างมาก
• ระบบฉนวนกันความร้อนและกำจัดความชื้นที่เราพัฒนาขึ้นสำหรับพื้นที่เย็นช่วยยืดอายุการใช้งานของอุปกรณ์
• อุปกรณ์ของเราสามารถปรับให้เข้ากับแหล่งความร้อนต่างๆ เช่น ไอน้ำ น้ำมันเทอร์มอล ก๊าซธรรมชาติ และก๊าซหุงต้ม
คุณสมบัติที่โดดเด่น:
วัตถุประสงค์:
เครื่องอบแห้งไม้วีเนียร์แบบม้วนซึ่งสารทำให้แห้งเป็นก๊าซธรรมชาติ ออกแบบมาสำหรับการอบแห้งวีเนียร์ที่มีความหนา 0.8 ถึง 8 มม. ติดตั้งลูกกลิ้งลำเลียงในสี่ชั้น (4 ชั้น)
พื้นที่ใช้งาน:
ใช้ในกิจการงานไม้ขนาดกลางที่ผลิตแผ่นไม้อัดลอกเปลือก ไม้อัด ชิ้นส่วนเฟอร์นิเจอร์และของเล่นที่งอติดกาว
รูปแบบการประมวลผล:

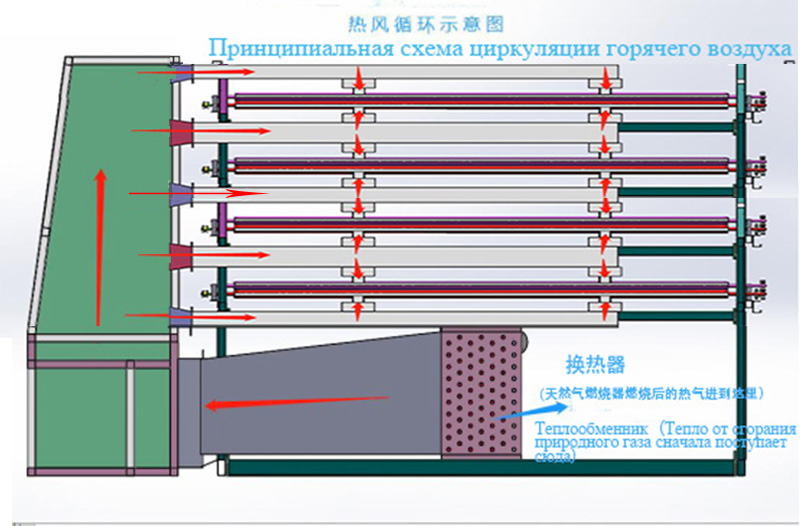

หลักการทำงาน:

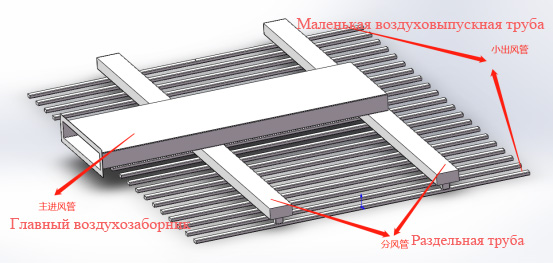

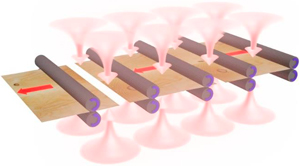

แผ่นไม้อัดวางซ้อนกันจากด้านโหลดของเครื่องอบผ้าและเคลื่อนไปตามลูกกลิ้งลำเลียง ภายใน กระแสลมร้อนจากท่อที่มีการระเบิดของหัวฉีดจะถูกส่งไปยังพื้นผิว
อุปกรณ์เพิ่มเติม:

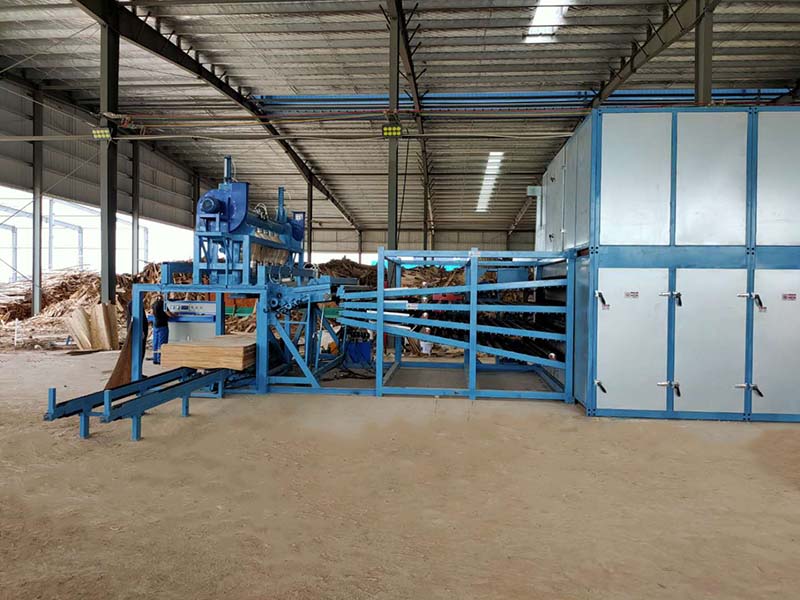

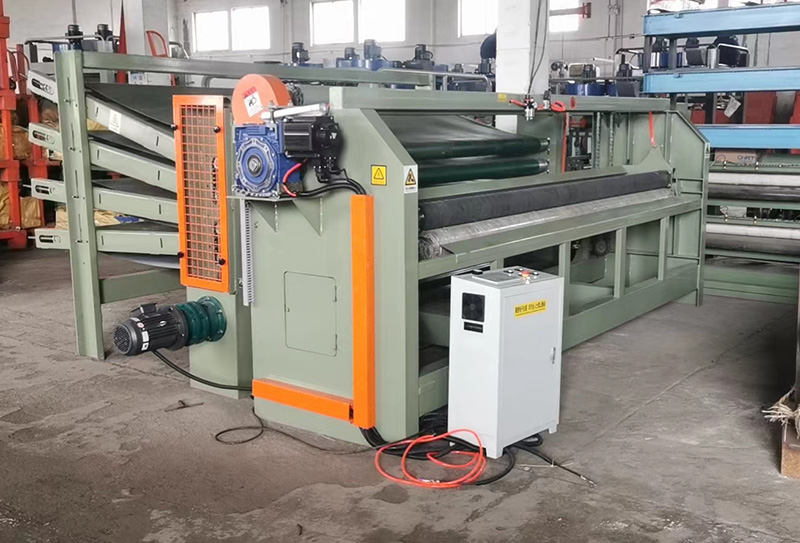

ตัวโหลดอัตโนมัติสำหรับเครื่องอบผ้า
ตัวโหลดกึ่งอัตโนมัติสำหรับเครื่องอบผ้า
ระบบรวบรวมอัตโนมัติ
หัวเตาก๊าซธรรมชาติ(หัวเตาแก๊ส)

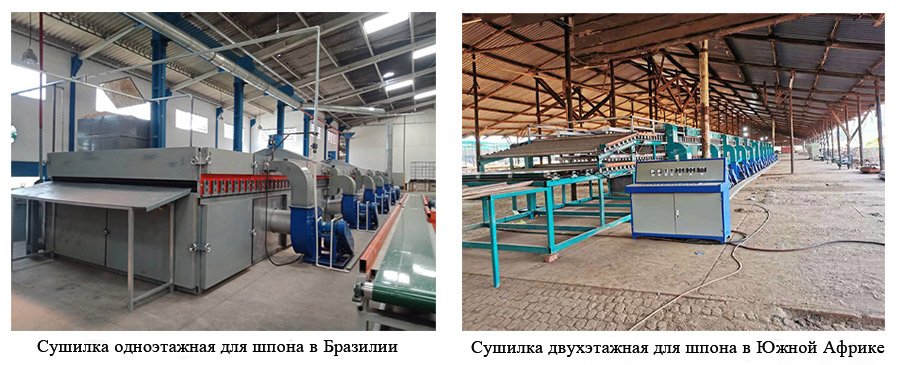

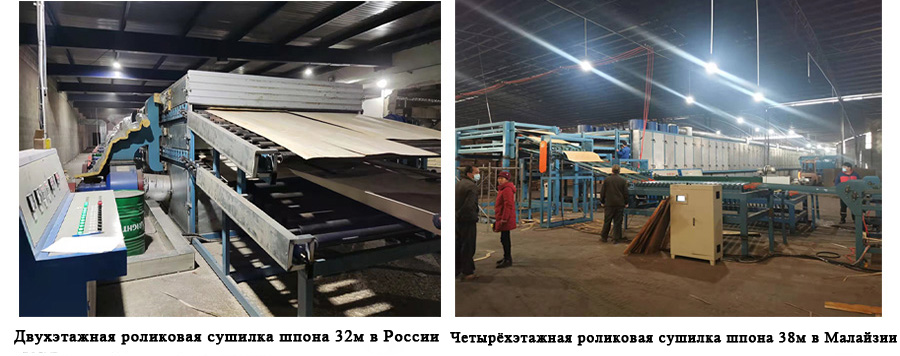

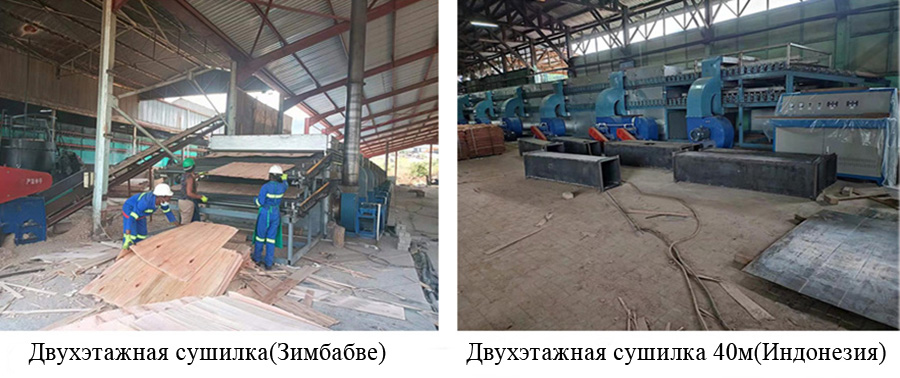

กรณีโครงการ:

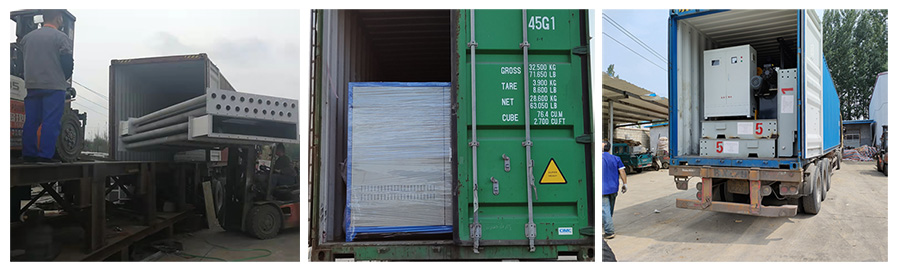

การบรรจุและการขนส่ง:
